25-40W轨道灯驱动（三线） 使用说明书

致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。

产品说明

RW-PC3811AC 为专业级后级 DC-DC 调光驱动器，支持 1%-100% 无级调光、场景切换、灯具分组管控等实用功能。 产品调光不受灯珠电压约束，调光表现优异；适配 8-12 串灯具，宽电压输出适配性强。搭载高性能 DC-DC 芯片，实现 65536:1 超高调光比，光影过渡细腻顺滑。 设备自带过温限流、输出短路双重防护，运行安全可靠；模组采用 DC-DC 搭配 LDO 两级供电架构，大幅提升工作稳定性。 广泛适用于智能家居、智慧酒店、商业照明、智能办公、智慧楼宇等高端应用场景。

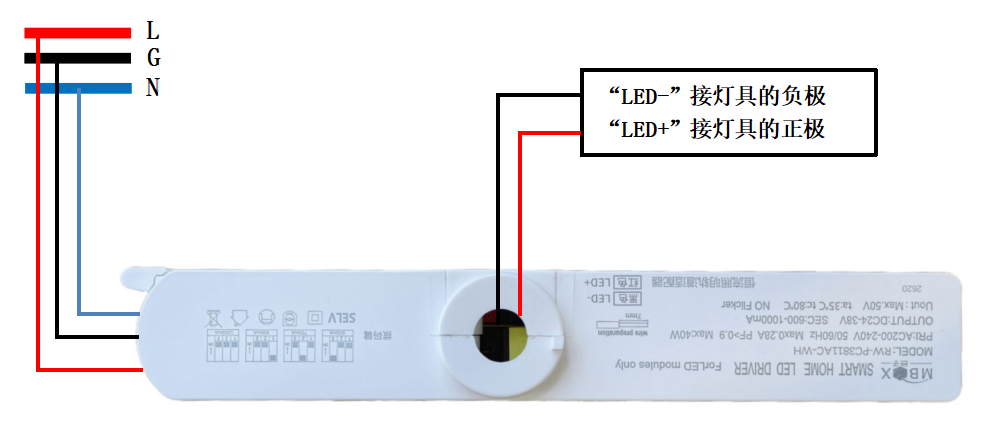

产品接线图

接线图

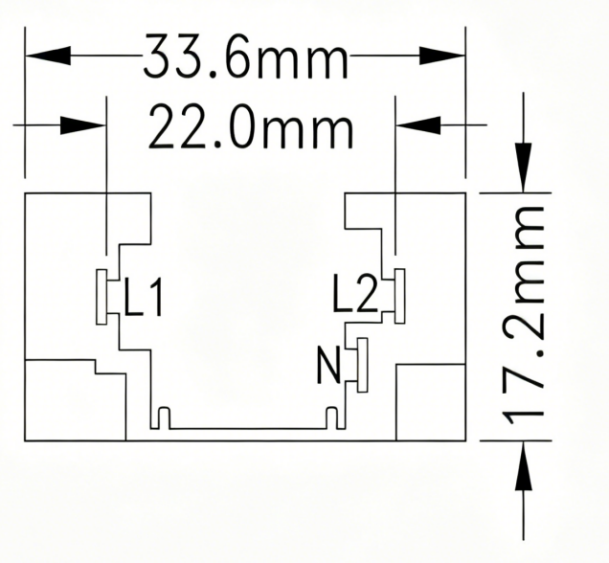

三线轨道尺寸图

接线图|308

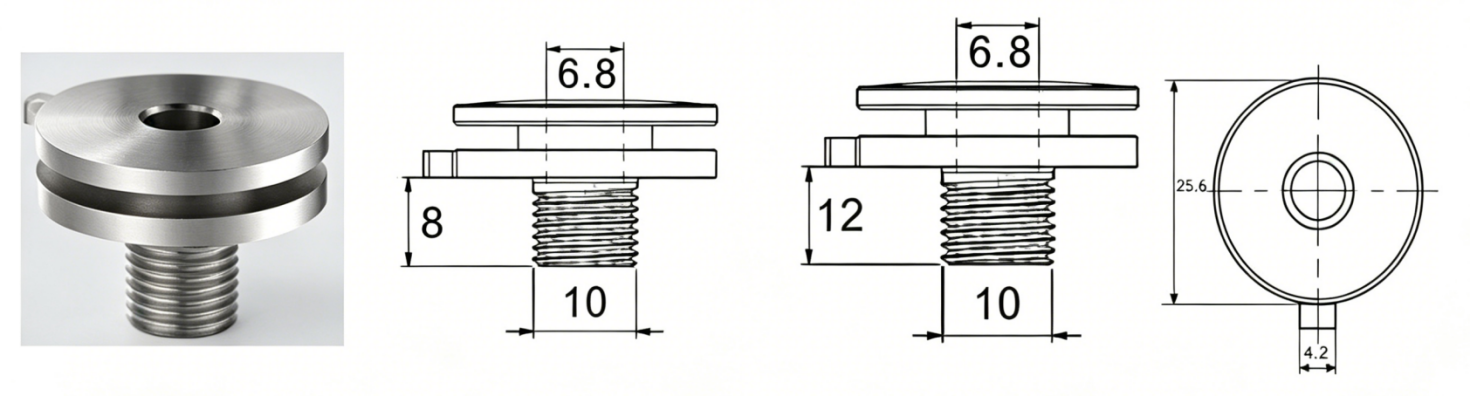

灯螺钉尺寸图

接线图|532

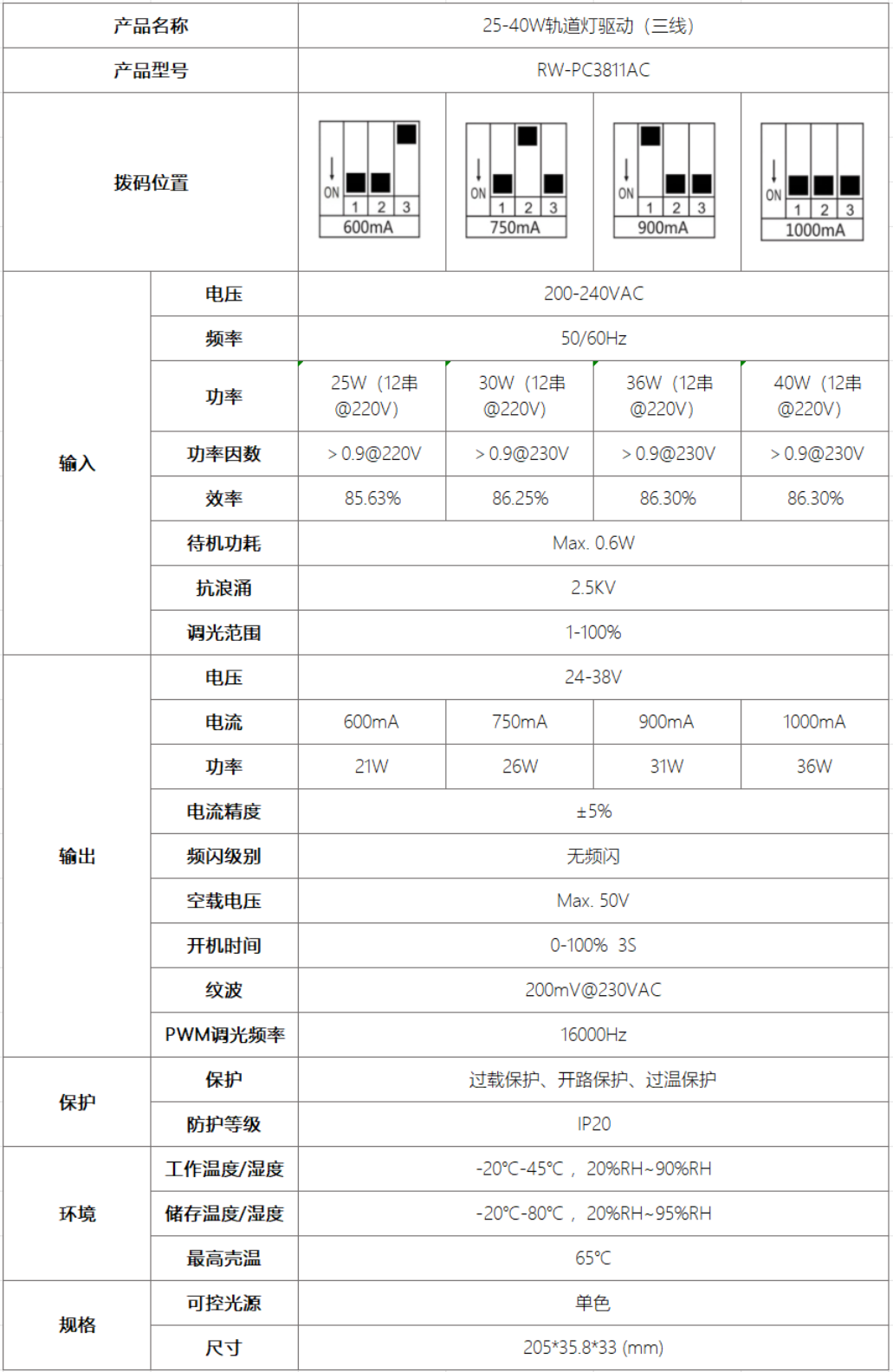

产品参数

接线图

使用方法

  1. 安装APP

下载最新版本mBox APP，并完成注册登录，mBox兼容iOS和Android系统。

mBox下载二维码

  1. 组网操作

设备上电20秒内进入组网状态，打开APP在首页界面中选择对应的房间，点击“添加设备”APP会自动搜索上电设备，此时灯具闪烁3下，并以列表形式显示出来，搜索结束后点击“停止搜索”完成添加。

  1. 灯光控制设置

设备配对完成后，可以对添加的设备灯光进行操作控制，通过界面中调节亮度达到理想的灯光效果。

  1. 编辑/保存场景

打开APP“首页”界面，点击“全屋”界面或者在需要编辑场景的设备“房间”界面；

长按下方的场景图标，可“编辑场景”、“修改名称”；

点击“编辑场景”可以选择参与场景的设备，通过调节设备的开关、亮度等状态，最后点击保存场景或者另存至另外一个场景模式。

  1. 设备删除

通过各控制设备的清码方法，灯具闪烁三下，代表清码成功。

在APP首页找到需要删除的“设备”所在房间界面，点击右上角的“┇”菜单按钮，选择“设备管理”，在设备管理列表界面，再次点击右上角的“┇”号，选择“多选”然后点击勾选需要删除的设备，点击界面下方“删除”按钮，灯具闪烁3下，即表示删除成功。

注：删除设备时灯具需处于“开灯”状态

注意事项

  1. 本产品不得带电操作，请由具有有效国家认证的电工证书人员进行施工，安装前请仔细阅读产品说明书。

  2. 出于安全考虑，推荐输入和输出用0.75-1.5mm²PVC或橡胶线缆，并确保接线牢固，以免电线过热或接触不良触发事故；

  3. 本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制；

  4. 本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号；

  5. 本产品在使用时请勿堆叠放置，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装；

  6. 良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境；

  7. 请检查使用产品的各项参数，是否符合产品应用要求；

  8. 通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏；

  9. 如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商；

  10. 本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。

注：

  1. 维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。

  2. 本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
