8键复合面板 (T系列) 使用说明书

致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。

产品说明

复合面板（T 系列）支持手机按键设置，全场景智能融合，一键实现多场景联动，适用于家庭、办公室、餐饮，酒店、公寓等全系列应用场景。

产品接线图

接线图|659 接线图

使用方法

  1. 安装APP

下载最新版本mBox APP，并完成注册登录，mBox兼容iOS和Android系统。

mBox下载二维码

  1. 按键功能

接线图|659

1）1 键:依次短按为默认控制第 1 位继电器的开/关。

2）2 键:依次短按为默认控制第 2 位继电器的开/关。

3）3 键:依次短按为默认控制第 3 位继电器的开/关。

4）4 键:依次短按为默认控制第 4 位继电器的开/关。

5）5 键:短按 1 次为系统默认场景 1 离家模式，长按为色温加调节，直至灯具只亮冷色。

6）6 键:短按 1 次为系统默认场景 2 会客模式，长按为色温减调节，直至灯具只亮暖色。

7）7 键:短按 1 次为系统默认场景 3 用餐模式，长按为亮度加调节，直至灯具亮度最高。

8）8 键:短按 1 次为系统默认场景 4 观影模式，长按为亮度减调节，直至灯具亮度最低。

  1. 组网操作

1）面板继电器与其他控制设备组网： 长按 “ 1 ” 和“ 8”键进入设置模式，面板按键指示灯闪烁（持续30秒），此时长按“1”键3秒，对应按键指示灯常亮白色，代表已进入组网状态，根据不同控制设备的使用方法进行组网，组网成功后对应按键指示灯常亮白灯，需手动/自动退出设置模式。（另外3路继电器配对方法类同）

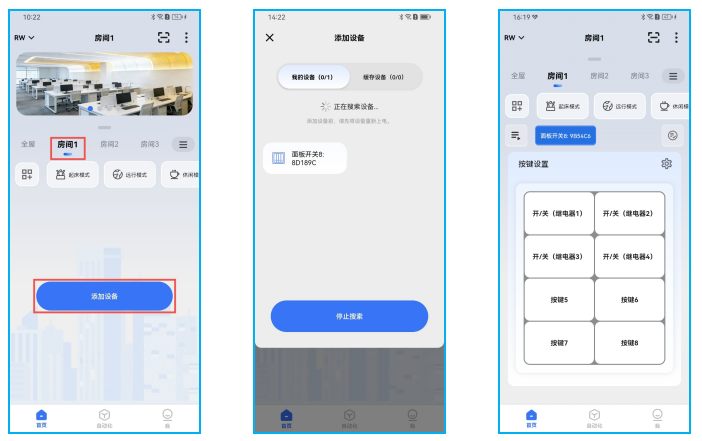

2）面板与APP组网： 面板上电20秒内，或同时长按面板的“ 2 ”键和“ 7 ”键3秒，按键指示灯闪烁3下，打开APP在首页界面中选择对应的房间，点击“添加设备”APP会自动搜索上电设备，此时按键指示灯闪烁3下，面板以列表形式显示出来，搜索结束后点击“停止搜索”完成组网。（此操作只可APP添加）

接线图|697

3）面板与灯具组网： （面板与APP组网后，可通过APP进行按键配置，此时可忽略此步骤）

组网：灯具上电后 20秒内，长按 “ 1 ” 和“ 8”键进入设置模式，面板按键指示灯闪烁（持续30秒），再长按 “ 1 ”和“ 7 ”按键3秒，灯具闪烁3次，代表灯具组网成功，面板可控范围内所有灯具。

解除组网：解除面板与灯具组网：长按“ 1 ”和“ 8 ”键进入设置模式，面板按键指示灯闪烁，再长按“ 2 ”和“ 8 ”按键3秒，灯具闪烁3下，表示面板开关内所有灯具与面板解除组网成功。

注：只有“按键5/6/7/8”没有被APP配对过功能的情况下才可以此操作

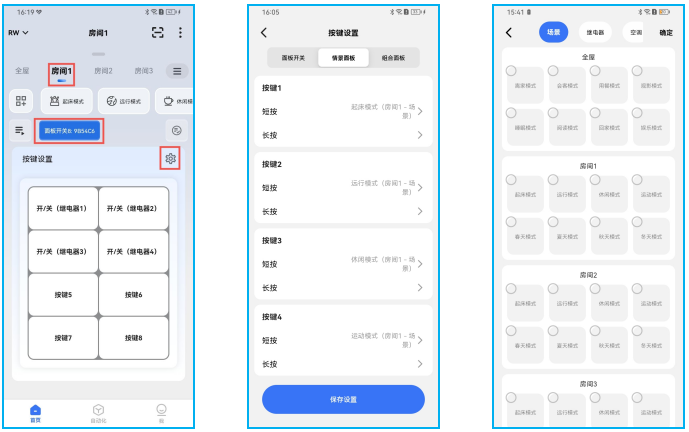

  1. 按键配置

1）在APP首页界面找到“面板开关”设备所在的“房间”及对应的设备UI界面；

2）点击“按键设置”或者长按任意一个按键位置进入配置界面；

3）在“面板开关”选项界面可直接保存设置来实现控制面板默认出厂的1/2/3/4路继电器通断功能；

4）“按键5/6/7/8”依次为默认“场景1离家模式”、“场景2会客模式”、“场景3用餐模式”和“场景4观影模式”功能；

5）在“情景面板”和“组合面板”选项中可根据提示自由选择按键的“短按”或“长按”功能并保存设置。

接线图|697

  1. 删除设备

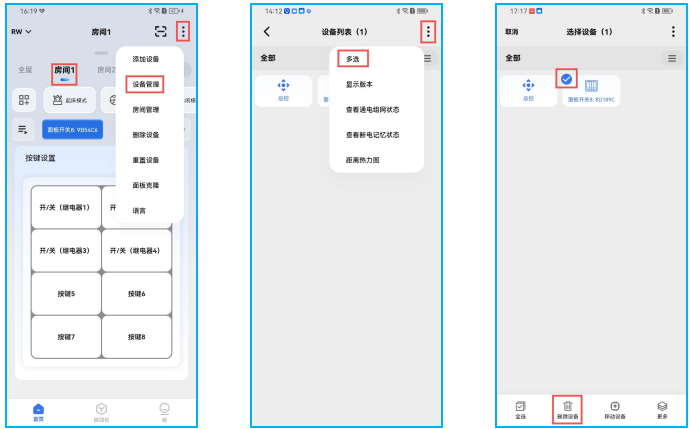

解除面板与APP组网：在APP首页找到需要删除的“设备”所在房间界面，点击右上角的“┇”菜单按钮，选择“设备管理”，在设备管理列表界面，再次点击右上角的“┇”号，选择“多选”然后点击勾选需要删除的设备，点击界面下方“删除”按钮，面板按键指示灯闪烁3下，即表示删除成功。（仅删除图标，面板功能设置有效）

接线图|697

  1. 场景储存 （面板与APP组网后，可通过APP进行按键配置，此时可忽略此步骤）

如想对“ 5 ”键自定义存储场景，通过APP设置好色温亮度 ( 自然 、舒适) 等灯光，长按 “  1  ” 和“ 8 ”键进入设置模式，面板指示灯闪烁，再长按 “ 5 ”键 ，对应的指示灯常亮，灯具闪烁 1 次，表示当前场景存储到场景“ 5 ”键成功，“按键6/7/8”存储方法类同，

注：只有“按键5/6/7/8”没有被APP设置过功能的情况下才可以此操作。

  1. 退出设置模式

1）自动退出：在设置模式下，30秒内没有任何操作，面板指示灯停止闪烁，代表面板已经退出设置模式。

2）手动退出：在设置模式下，再长按“1”键 和“8”键3秒，面板指示灯停止闪烁，代表面板已经退出设置模式。

  1. 恢复出厂设置

同时长按“ 7 ”键和“ 8 ”键10秒，按键指示灯闪烁5下，即表示恢复出厂成功。

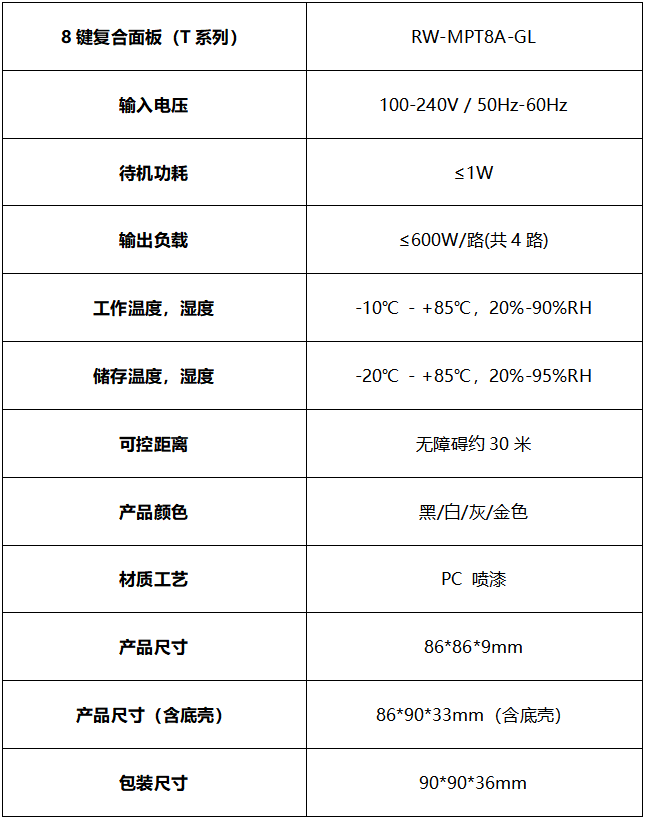

产品参数

接线图|697

注意事项

  1. 本产品不得带电操作，请由具有专业资格的人员进行调试安装，安装前请仔细阅读产品说明书。

  2. 确定接入电压与电源电压上标注是否一致，具体请参照产品型号标签。

  3. 本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制。

  4. 本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号。

  5. 本产品在使用时请勿堆放使用，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装。

  6. 良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。

  7. 请检查使用产品的各项参数，是否符合产品应用要求。

  8. 出于安全考虑，推荐输入和输出用1-4 mm²PVC或橡胶线缆的单芯线，并确保接线牢固，以免电线过热或接触不良触发事故。

  9. 通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏；

  10. 如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商；

  11. 本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。

注：

  1. 维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。

  2. 本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
