8 键复合面板（T 系列）RW‑MPT8B 说明书¶
产品简介¶
RW‑MPT8B‑GL 为标准 86 底盒智能面板，共 8 颗实体按键，4 路继电器输出。内置近景雷达人体感应，支持本地按键控制，APP 自定义按键、场景克隆，可与其它智能设备无线联动。
核心特点¶
标准 86 底盒安装，黑 / 白 / 灰 / 金色外壳，PC 喷漆工艺
4 路独立继电器输出，单路最大负载 600W
内置人体雷达感应，无人 30 秒按键指示灯熄灭，靠近人体自动恢复
8 个实体按键，APP 可自定义短按、长按，支持面板场景克隆
无障碍控制距离约 30 米

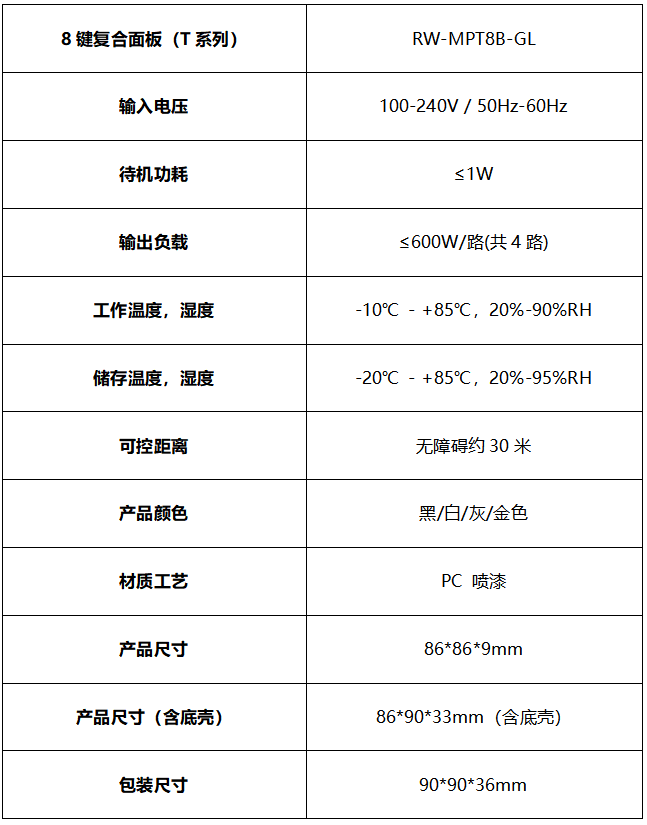

规格参数¶
项目 |
参数 |
|---|---|
型号 |
RW‑MPT8B‑BK/WH/GY/GL 黑/白/灰/金色 |
输入电压 |
100‑240VAC 50/60Hz |
输出负载 |
≤600W / 路，共 4 路 |
产品尺寸 |
86×90×33mm（含底壳） |
材质 |
PC 喷漆 |
工作温度 |
-10℃ ~ +45℃ |
控制距离 |
无障碍约 30 米 |

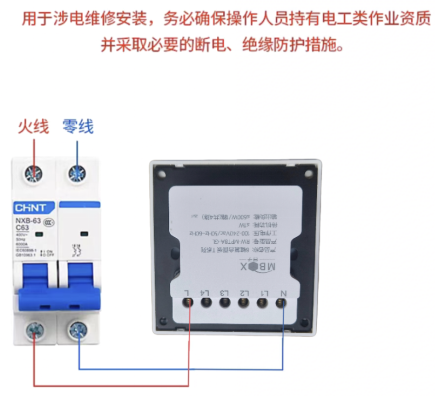

🛠️ 安装接线¶
⚠️ 需要持证电工断电作业！

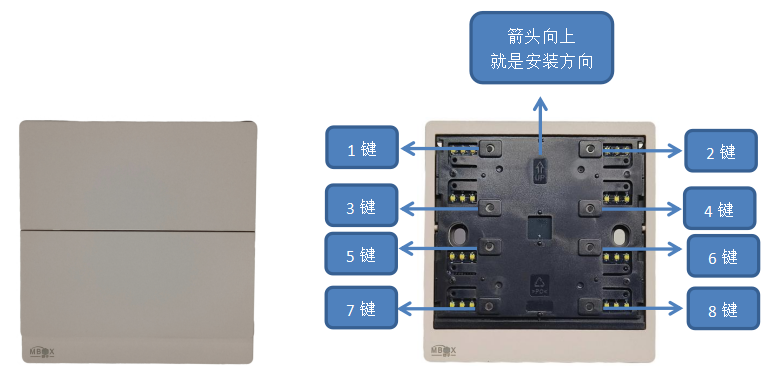

在按键短边直接掰开取下按键；
按接线标识将面板与市电连接；
按面板箭头指示方向将底座固定在 86 暗盒；
扣回按键完成安装。
提示：不要被金属遮挡，金属会屏蔽无线信号；产品不防水。
📱 使用操作¶

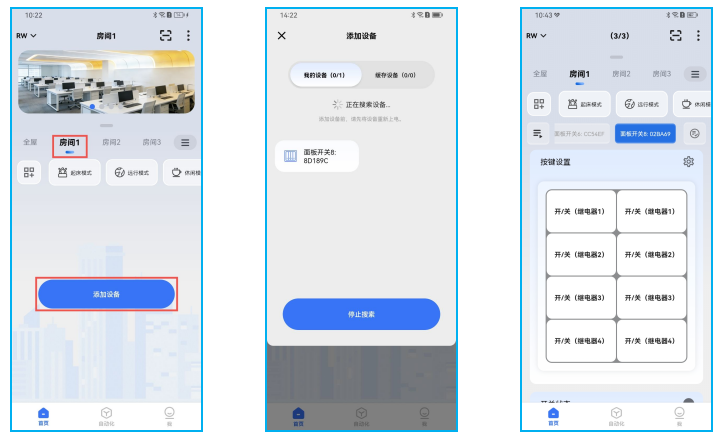

1. 添加设备¶
同时长按【2 键 + 7 键】3 秒，指示灯闪烁 3 下进入配对；打开 mBox APP，选择对应房间，点击【添加设备】，搜索完成停止搜索即可添加。

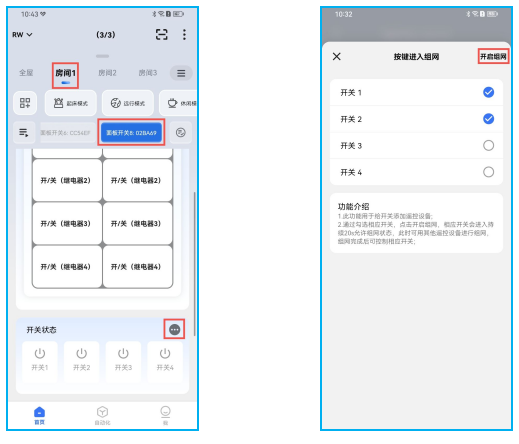

2. 继电器配对¶
APP 进入设备管理，打开该面板设备；
在开关状态右上角点击【…】；
勾选需要配对的继电器回路，点击【开启组网】；
面板进入 20 秒配对窗口期，使用遥控器完成配对。

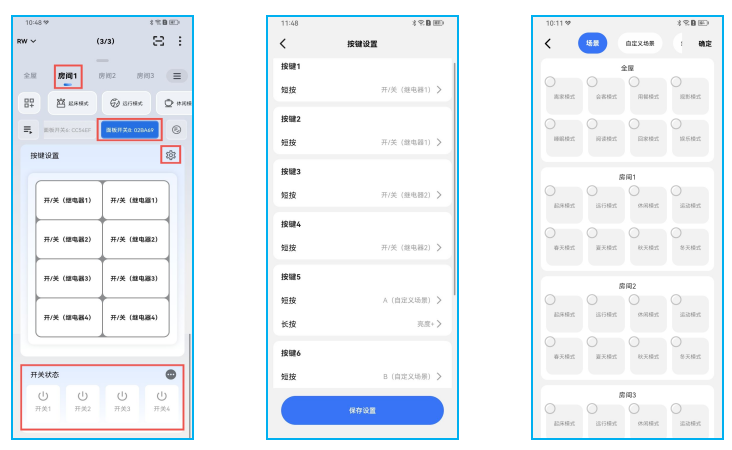

3. 自定义按键配置¶
APP 进入设备管理，打开对应面板；
点击齿轮按键设置图标或长按按键方框进入配置；
分别设置按键 1‑8 的短按、长按功能，支持继电器开关、场景调用、亮度调节；
保存设置立即生效。
4. 面板场景克隆¶
克隆场景：长按【1 键 + 2 键】10 秒进入克隆模式；APP 右上角菜单打开【面板克隆】，选择房间完成克隆；指示灯停止闪烁代表成功。
清除克隆：同样长按【1 键 + 2 键】10 秒，面板克隆页面选择删除场景面板。
5. 恢复出厂¶
硬件恢复出厂：同时长按【7 键 + 8 键】10 秒，指示灯闪烁 5 下，清空配置恢复出厂。
APP 删除设备：设备管理右上角菜单选择多选，勾选设备删除；面板闪烁 3 下代表解绑成功。
6. 雷达感应说明¶
雷达感应距离 1 米，检测不到人体 30 秒按键灯熄灭；检测到人体，指示灯恢复原有状态。
⚠️ 重要注意事项¶
严禁带电操作，必须由具备电工专业资格人员进行安装调试，安装前完整阅读本说明书。
通电前核对接入电压，必须与产品标签标注电压保持一致。
请勿将产品安装于金属表面、被金属构件覆盖，金属会屏蔽无线信号造成控制失效；不适合安装在横梁、墙角、地面位置。
本产品不具备防水能力，禁止日晒、雨淋；防水盒会屏蔽无线信号，不建议配套使用。
不可堆叠安装，远离金属龙骨架等金属部件。
需要保障通风散热环境，良好散热可延长产品使用寿命。
确认实际使用负载，不可超出产品规格参数要求。
接线建议采用 1‑4mm² 单芯 PVC / 橡胶线缆，接线务必紧固，防止电线过热、接触不良引发安全事故。
通电调试前，务必复核全部接线，接线错误会直接造成设备损坏。
设备出现故障，禁止自行拆卸，遇到问题请联系供应商。
本说明书仅供参考，产品功能参数如有变更，以实物为准。
