4键复合面板（Y系列）RW‑MPY4A 说明书¶
产品简介¶
4键复合面板为标准86底盒安装，共4路继电器输出，可本地按键操作，也可通过APP自定义按键、调用场景，无线与其他智能设备联动。
核心特点¶
86型标准安装，白/灰/黑三色外壳可选
4路独立继电器输出，单路最大负载600W
本地按键控制 + APP自定义按键、场景克隆
无障碍控制距离约30米

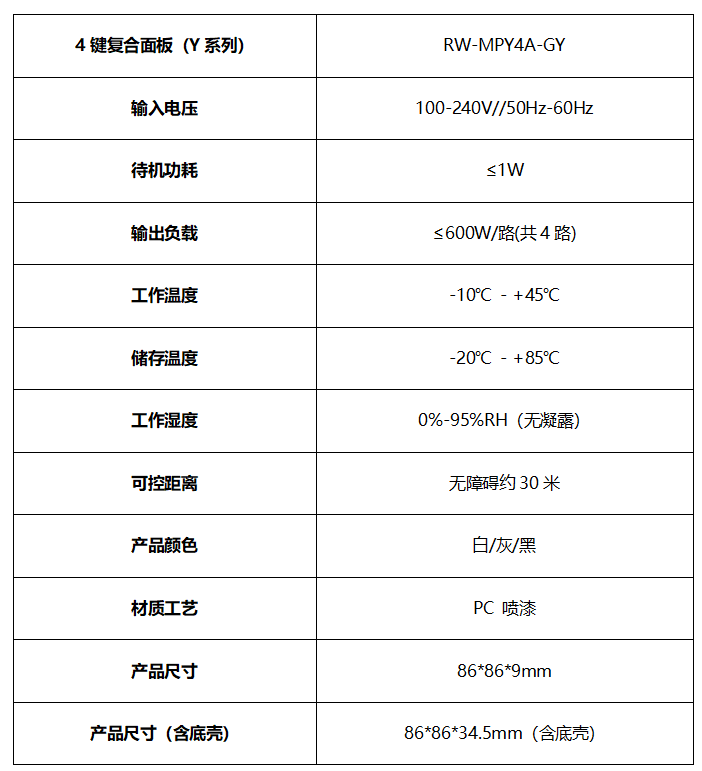

规格参数¶
项目 |
参数 |
|---|---|
型号 |
RW‑MPY4A‑BK/WH/GY 黑/白/灰色 |
输入电压 |
100‑240VAC 50/60Hz |
输出负载 |
≤600W/路，共4路 |
产品尺寸 |
86×86×34.5mm（含底壳） |
材质 |
PC喷漆 |
工作温度 |
-10℃ ~ +45℃ |
控制距离 |
无障碍约30米 |

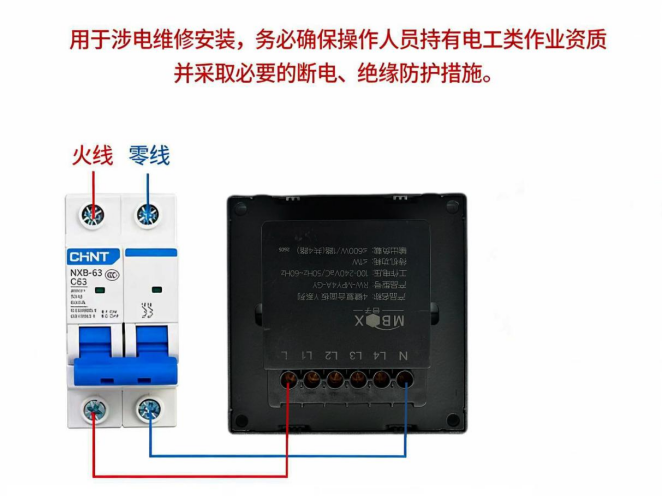

🛠️ 安装接线¶
⚠️ 需要持证电工断电作业！
撬开面板按键外壳；
将火线、零线、负载线路接到底座对应端子；
使用螺丝把底座固定在86暗盒；
扣回面板按键，完成安装。
提示：不要被金属遮挡，金属会屏蔽无线信号；产品不防水。
📱 使用操作¶

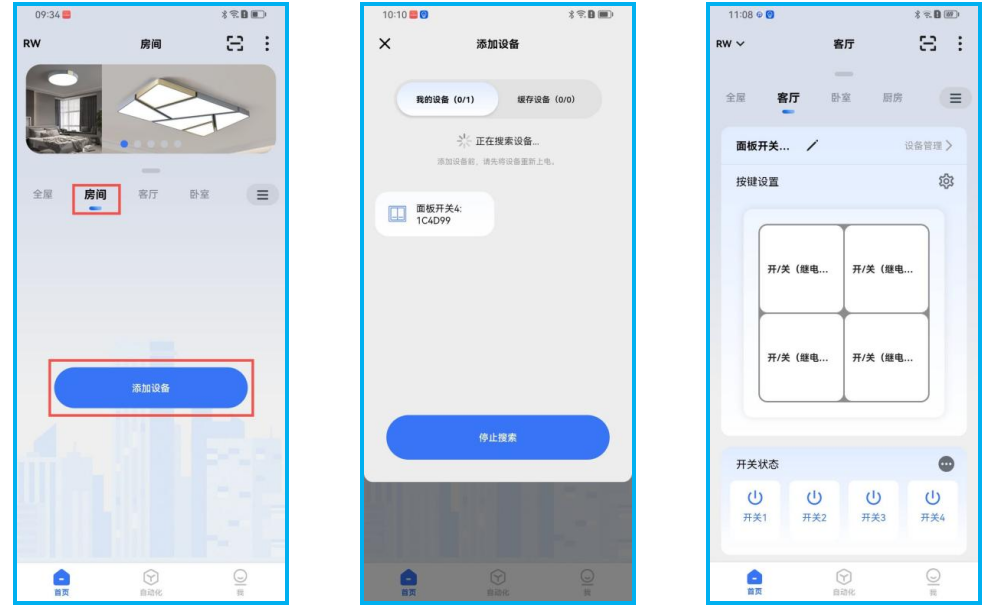

1. 添加设备¶

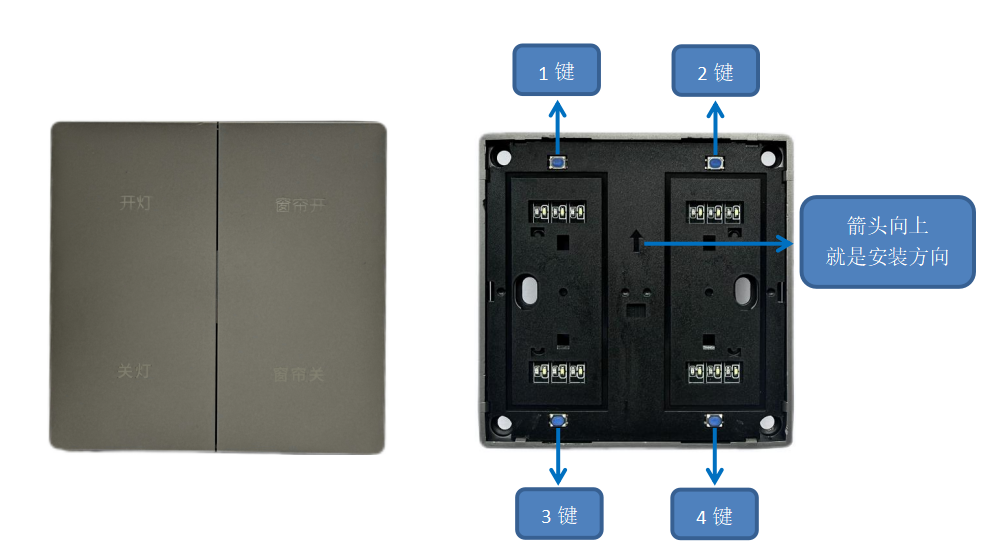

上电20秒内，或同时长按【2键+3键】3秒，指示灯闪烁；打开mBox APP → 添加设备，搜索完成即可接入。

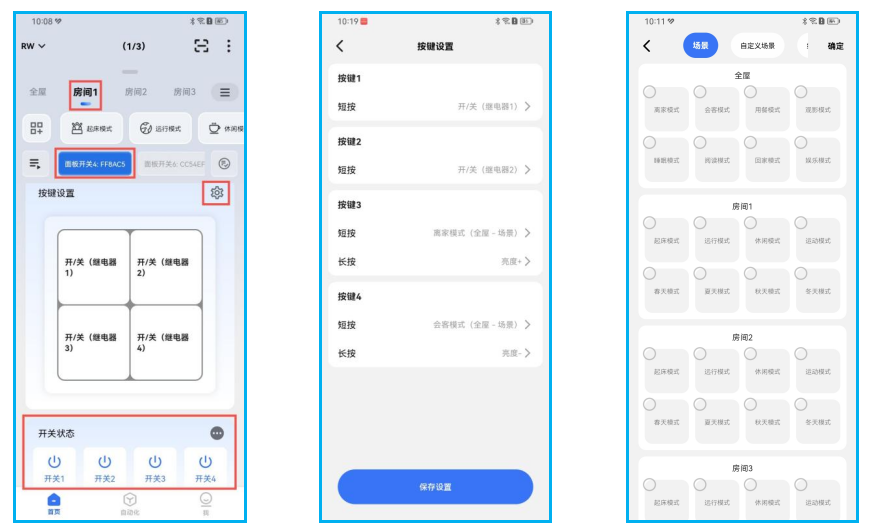

2. 按键设置¶
APP设备页面进入【按键设置】，可以修改每个按键短按、长按功能，支持开关、场景调用。
3. 场景克隆¶
长按【1键+2键】10秒进入克隆模式，APP菜单选择「面板克隆」，复制房间场景到面板；同样操作可以清除克隆。
4. 恢复出厂¶

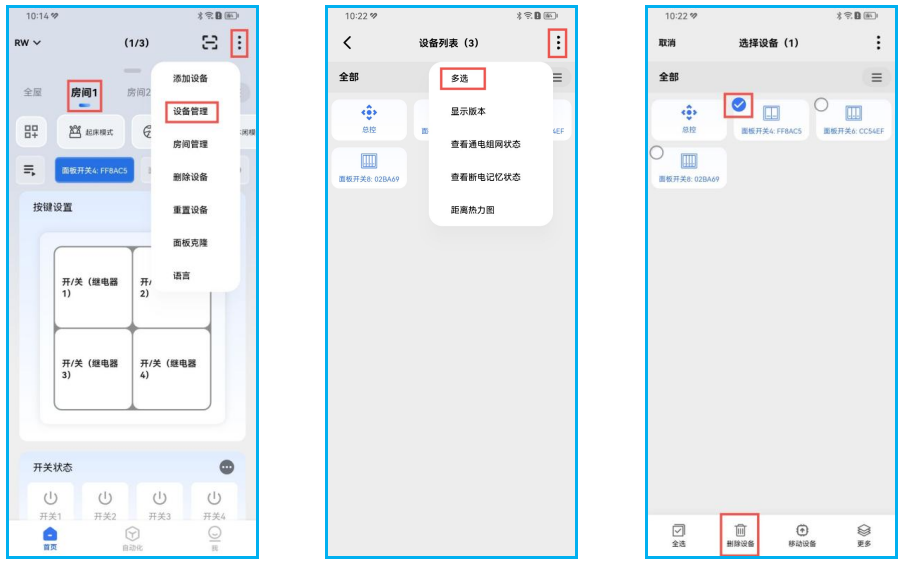

长按【3键+4键】10秒，指示灯闪烁5下，恢复出厂设置；也可在APP中直接删除设备。
⚠️ 重要注意事项¶
严禁带电操作，必须由具备电工专业资格人员进行安装调试，安装前完整阅读本说明书。
通电前核对接入电压，必须与产品标签标注电压保持一致。
请勿将产品安装于金属表面、被金属构件覆盖，金属会屏蔽无线信号造成控制失效；不适合安装在横梁、墙角、地面位置。
本产品不具备防水能力，禁止日晒、雨淋；防水盒会屏蔽无线信号，不建议配套使用。
不可堆叠安装，远离金属龙骨架等金属部件。
需要保障通风散热环境，良好散热可延长产品使用寿命。
确认实际使用负载，不可超出产品规格参数要求。
接线建议采用1‑4mm²单芯PVC/橡胶线缆，接线务必紧固，防止电线过热、接触不良引发安全事故。
通电调试前，务必复核全部接线，接线错误会直接造成设备损坏。
设备出现故障，禁止自行拆卸，遇到问题请联系供应商。
本说明书仅供参考，产品功能参数如有变更，以实物为准。
