4键复合面板 (T系列) 使用说明书

致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。

产品说明

复合面板（T 系列）支持手机按键设置，全场景智能融合，一键实现多场景联动，适用于家庭、办公室、餐饮，酒店、公寓等全系列应用场景。

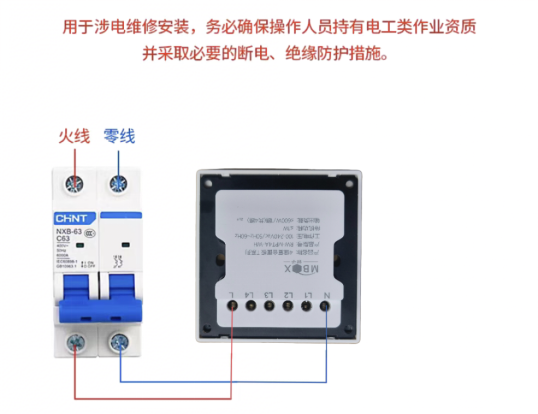

产品接线图

使用方法

1. 安装APP

下载最新版本mBox APP，并完成注册登录，mBox兼容iOS和Android系统。

2. 按键功能

1）按键1：依次短按为默认控制第1位继电器的开/关。

2）按键2：依次短按为默认控制第2位继电器的开/关。

3）按键3：依次短按为默认控制第3位继电器的开/关。

4）按键4：依次短按为默认控制第4位继电器的开/关。

3. 组网操作

1）面板继电器与其他控制设备组网： 长按“ 1 ”和“ 4 ” 键 3秒进入设置模式，面板按键指示灯闪烁（持续30秒），此时长按“ 1 ”键 3秒，对应按键指示灯常亮白色，代表继电器进入组网状态，根据不同控制设备的使用方法进行组网，组网成功后对应按键指示灯常亮白灯，需手动/自动退出设置模式（另外 3 路继电器配对方法类同）。

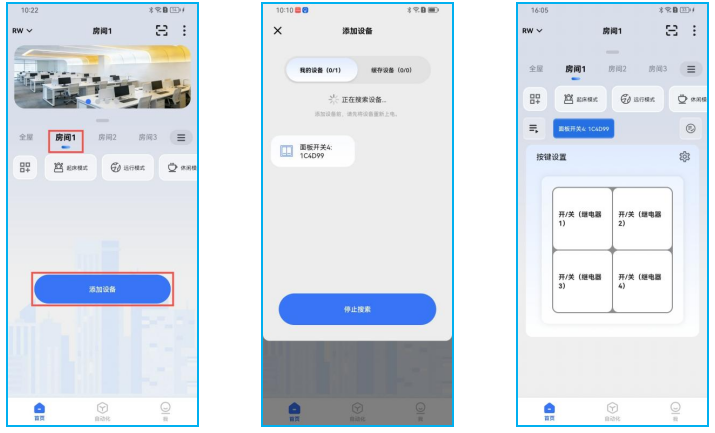

2）面板与APP组网： 面板上电20秒内，或同时长按“ 2 ”键和“ 3 ”键3秒，按键指示灯闪烁3下，打开APP在首页界面中选择对应的房间，点击“添加设备”APP会自动搜索上电设备，此时按键指示灯闪烁3下，面板以列表形式在APP中显示出来，搜索结束后点击“停止搜索”完成添加。

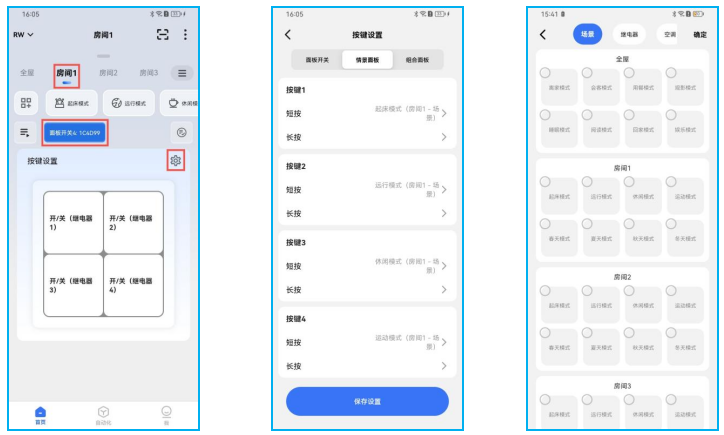

4. 按键配置

1）在APP首页界面找到“面板开关”设备所在的“房间”及对应的设备UI界面；

2）点击“按键设置”或者长按任意一个按键位置进入配置界面；

3）在“面板开关”选项界面可直接点击保存设置，控制面板默认出厂的1/2/3/4路继电器通断功能；

4）在“情景面板”和“组合面板”选项中，根据提示自由选择按键的“短按”或“长按”功能，并保存设置。

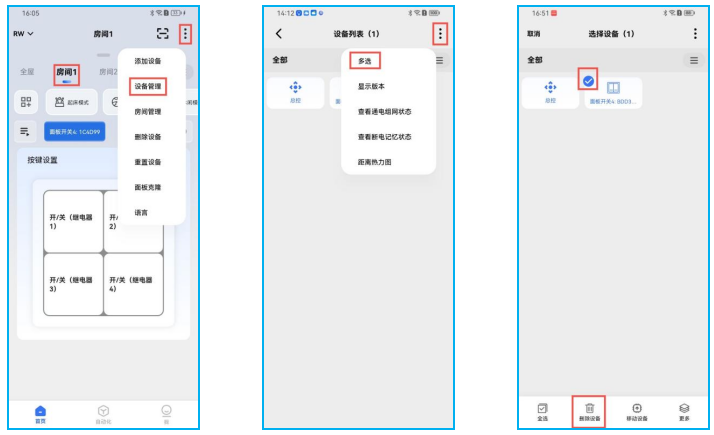

5. 删除设备

在 APP 首页找到需要删除的“设备”所在房间界面，点击右上角的“┇”菜单按钮，选择“设备管理”，在设备管理列表界面，再次点击右上角的“┇”号，选择“多选”然后点击勾选需要删除的设备，点击界面下方“删除”按钮，面板按键指示灯闪烁3 下，即表示删除成功。

6. 退出设置模式

1）自动退出：在设置模式下，30s 内没有任何操作，面板指示灯停止闪烁，代表面板已经退出设置模式。

2）手动退出：在设置模式下，再长按“ 1”键 和“4”键 3s 面板指示灯停止闪烁，代表面板已经退出设置模式。

7. 恢复出厂设置

同时长按“ 3 ”键和“ 4 ”键 10秒，按键指示灯闪烁 5 下，即表示恢复出厂成功。

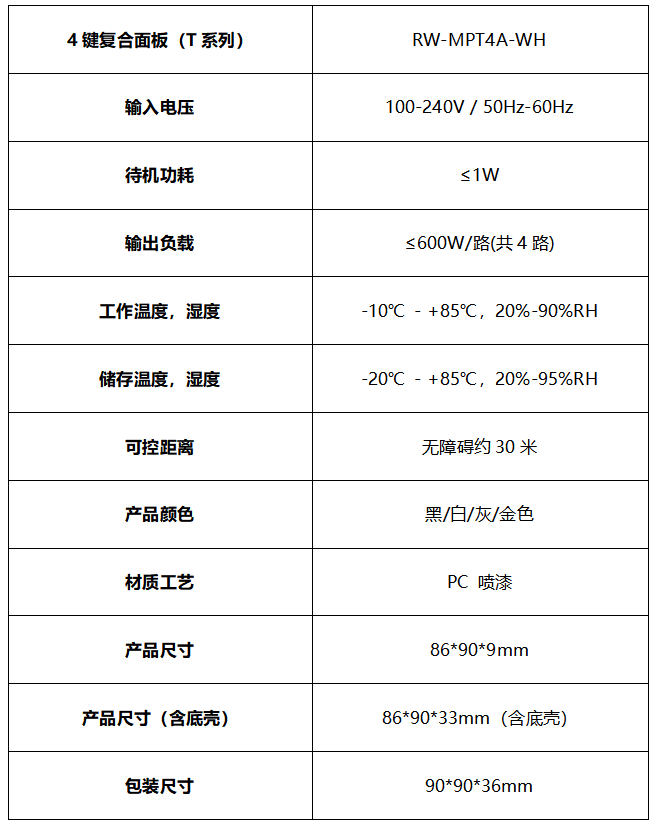

产品参数

注意事项

1. 本产品不得带电操作，请由具有专业资格的人员进行调试安装，安装前请仔细阅读产品说明书。

2. 确定接入电压与电源电压上标注是否一致，具体请参照产品型号标签。

3. 本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制。

4. 本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号。

5. 本产品在使用时请勿堆放使用，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装。

6. 良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。

7. 请检查使用产品的各项参数，是否符合产品应用要求。

8. 出于安全考虑，推荐输入和输出用1-4 mm²PVC或橡胶线缆的单芯线，并确保接线牢固，以免电线过热或接触不良触发事故。

9. 通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏；

10. 如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商；

11. 本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。

注：

1. 维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。

2. 本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
