7.3寸AI智能相框 使用说明书

致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。

产品说明

本产品为智能 AI 电子相框，集成高清显示、WiFi 联网、手机 APP 管理、照片远程上传、AI 语音交互、AI 图像生成等功能。外观采用原木质感边框，简约大气，适合家庭、办公、礼品场景使用。

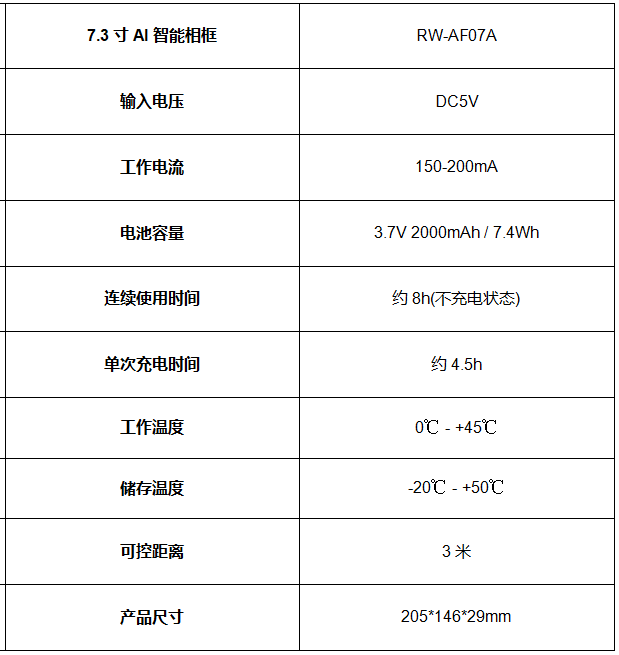

产品参数

接线图|666

使用方法

  1. 按键与接口说明

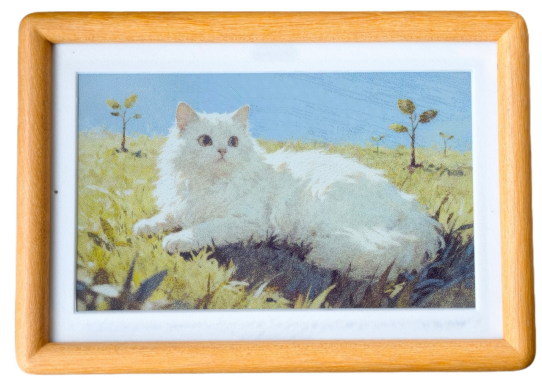

正面：高清显示屏幕，配网成功后可显示上传照片、AI 生成图片；屏幕支持高清显示、画面自适应，色彩还原度高。

接线图|688

接线图|697

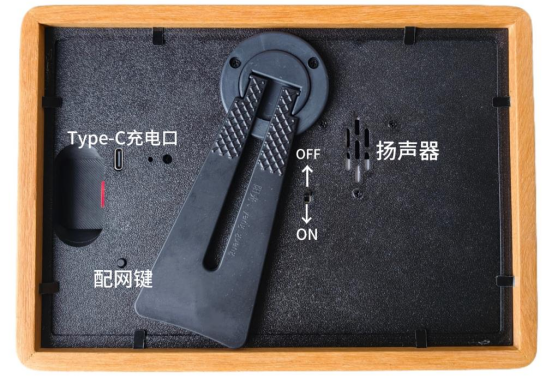

背面按键：

电源开关：支架旁为拨动开关，OFF = 关机，ON = 开机；开机后蓝色指示灯常亮。

配网键：小圆按键，长按 3 秒，进入 WiFi 配网模式。

Type C 充电口：连接电源适配器供电，长期使用建议保持通电。

扬声器开孔：语音对话、提示音发声位置

  1. 安装APP

下载最新版本mBox APP，并完成安装，mBox APP兼容iOS和Android系统。

通过手机扫描下方二维码，按提示完成APP安装，安装后即可进行登录/注册操作。 mBox下载二维码|426 3. 注册 / 登录

·新用户：手机号→验证码→设置密码→完成注册。

·老用户：手机号 + 密码或验证码一键登录。

  1. 开机与 WiFi 配网（仅支持 2.4G WiFi）

4.1 开机：电源开关拨至 ON，蓝色指示灯常亮，听到“叮”一声后即可正常使用。

4.2 联网步骤：

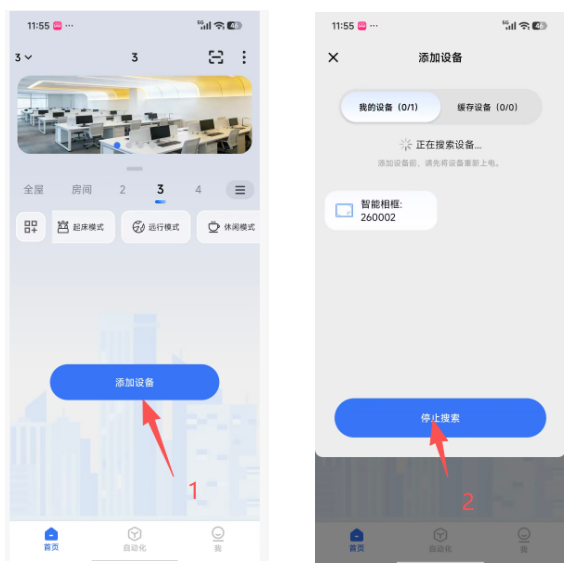

1）蓝牙配对

·  长按配网键 3 秒 → 蓝灯快速闪烁，进入配对模式。

·  打开 mBox APP (确保手机蓝牙已开启)→ 首页选择房间 → 添加设备。

·  APP 自动搜索设备，列表出现相框后 → 停止搜索 → 蓝牙配对完成。

接线图|688

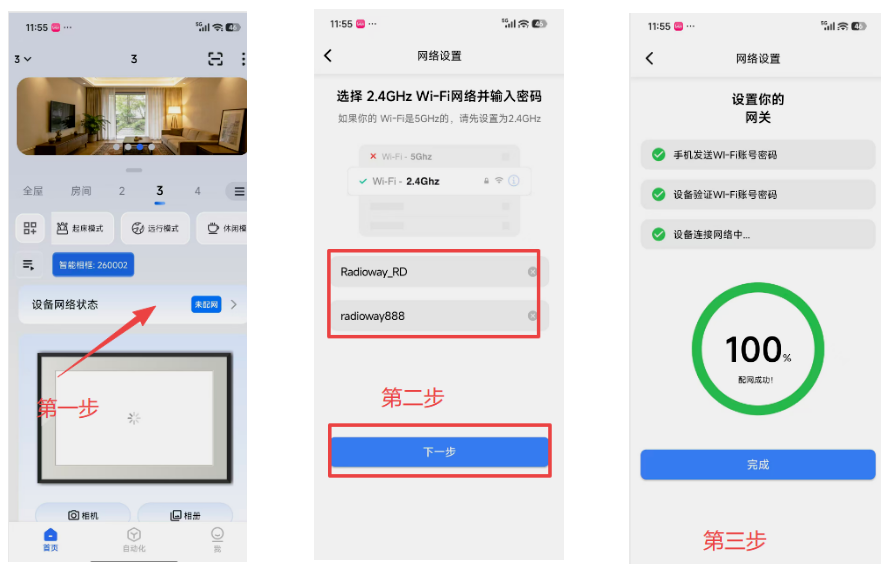

2）WIFI配网

·  点击设备 → 设备网络状态 → 输入 2.4G WiFi 名称和密码。

·  点击下一步 → 等待 10–20 秒 → 配网成功，蓝灯常亮、代表配网成功。

接线图|688

4.3 配网常见问题：

搜不到设备：手机靠近相框（1 米内）、确认 WiFi 为2.4G、重启相框，蓝牙是否打开。

配网失败：密码错误、信号弱、路由器设备过多。

  1. AI 语音交互

5.1 唤醒方式

·  唤醒词：你好，小画灵

·  回复：听到叮咚，或语音回复：我是小画灵，有什么问题吗？

5.2  AI 生图（最常用）

指令示例：

·  你好，小画灵，生成一只可爱的小狗的图片。

·  你好，小画灵，生成一只猴子骑着白马在森林里。

·  你好，小画灵，生成一幅夕阳海边风景。

生成后5–10 秒自动显示在相框屏幕。

5.3 生活问答

·  你好，小画灵，今天天气怎么样？。

·  你好，小画灵，现在几点？

·  你好，小画灵，讲个笑话。

·  你好，小画灵，科普一下星空知识。

5.4  闹钟设置

·  你好，小画灵，一分钟后提醒我—->设置为1分钟后闹钟提醒。

·  你好，小画灵，一个小时后叫我写作业—->设置为一小时后提醒写作业。

·  你好，小画灵，明天早上八点叫我起床—->设置为明天早上八点闹钟提醒。

5.5  使用建议

·  说话清晰、语速平稳、距离1米内。

·  环境安静时唤醒成功率更高。

·  长时间无对话会自动休眠，需要重新唤醒。

  1. 照片管理功能

6.1 相机拍摄上传

1）APP 点击“相机”按钮，授权相机权限。

2）现场拍摄照片。

3）裁剪、调整构图，适配相框屏幕比例。

4）点击完成 → 照片自动同步显示到相框。

6.2 本地相册上传

1）APP 点击“相册”按钮，授权相机权限。

2）选择单张 / 多张照片。

3）裁剪适配相框尺寸

4）点击完成 → 相框自动更新展示。

6.3 历史图库（照片管理）

1）APP 点击“照片”按钮，即可进入照片管理界面。

2）任意照片 → 显示 → 相框即时切换画面。

3）任意照片 → 删除 → 相框即可把照片从相册中删除。

4）所有上传照片自动保存至历史图库。

6.4 设置

1）APP 点击“设置”按钮，即可进入相框设置界面。

2）轮番方式：顺序，随机两种可选。

3）轮播间隔：设置轮播时间，时间越短耗电越多。

4）分辨率：相册分辨率，不可设置。

5）智能相框信息：相框设备ID，版本号等相关信息。

  1. 日常使用与注意事项

·  供电：长期插电使用，避免频繁断电。

·  摆放：避免阳光直射、潮湿、高温、油烟。

·  清洁：用干软布擦拭屏幕与边框，不可用水 / 酒精。

·  网络：必须使用2.4G WiFi，远离金属遮挡。

·  维护：卡顿、异常时长按配网键，重新配网。

注意事项

  1. 请检查使用产品的各项参数，是否符合产品应用要求；

  2. 本产品不得带电操作，请由具有专业资格的人员进行调试安装，安装前请仔细阅读产品说明书；

  3. 本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制；

  4. 本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号；

  5. 本产品在使用时请勿堆放使用，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装；

  6. 良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境；

  7. 通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏；

  8. 如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商；

  9. 本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。

    注：

  10. 维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。

  11. 本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
