低压3路调光面板 (T系列) 使用说明书

致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。

产品说明

低压3路调光（T 系列）低压输入，支持调光，一键场景联动。

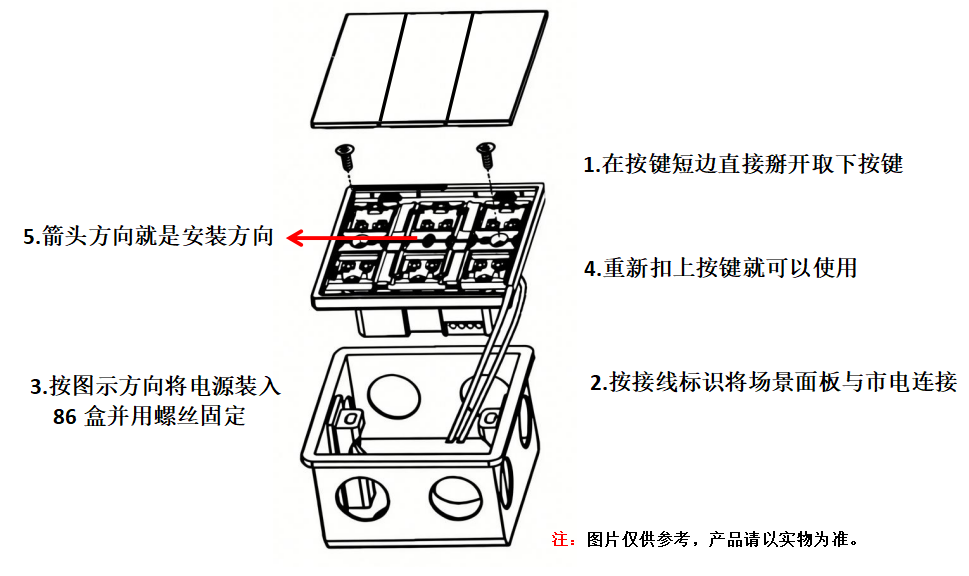

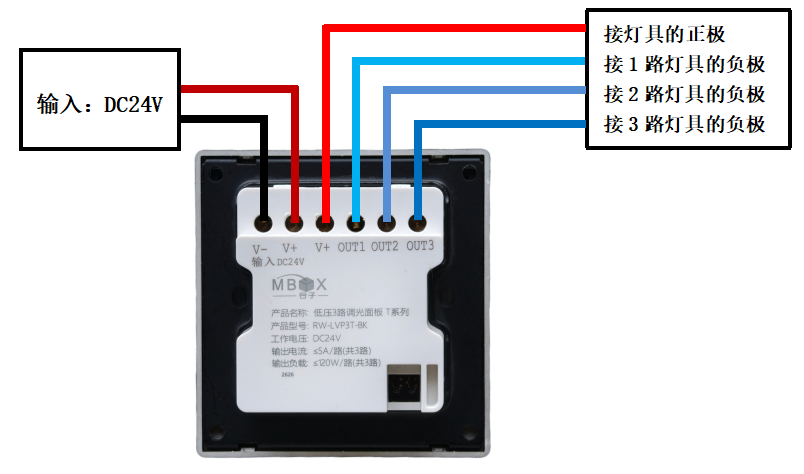

产品接线图

使用方法

1. 安装APP

下载最新版本mBox APP，并完成注册登录，mBox兼容iOS和Android系统。

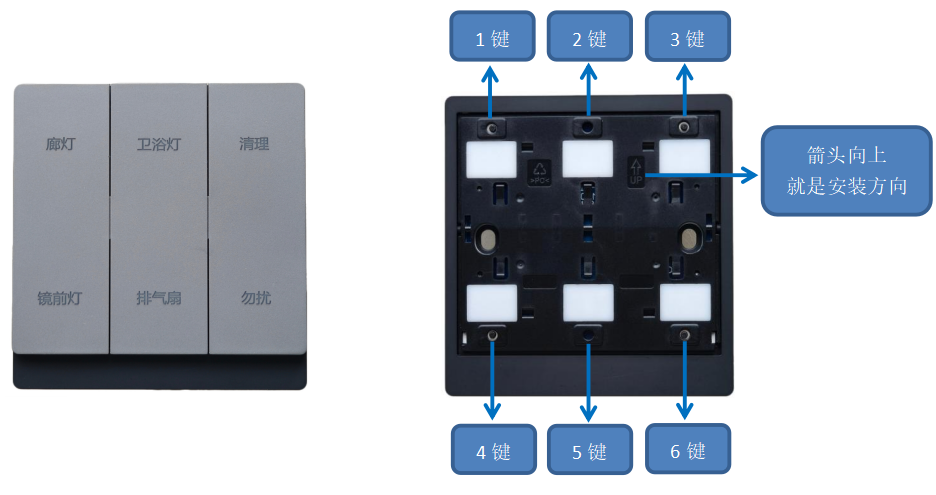

2. 按键功能

1）1键：短按1次为默认场景1离家模式。

2）2键：短按1次为默认场景2会客模式，长按为亮度加调节，直至灯具亮度最高。

3）3键：短按1次为默认场景3用餐模式，长按为色温加调节，直至灯具只亮冷色。

4）4键：短按1次为默认场景4观影模式。

5）5键：短按1次为默认场景5睡眠模式，长按为亮度减调节，直至灯具亮度最低。

6）6键：短按1次为默认场景6阅读模式，长按为色温减调节，直至灯具只亮暖色。

3. 面板与灯具组网操作

灯具上电20秒内，长按面板的“ 1 ”和“ 6 ”键进入设置模式，面板指示灯闪烁，再次长按“ 1 ”和“ 4 ”键3秒，灯具闪烁3次，代表灯具已被配对至该场景面板，可控制范围内所有灯具。

4. 场景存储

如想对“ 1 ”键自定义存储场景，通过APP设置好色温亮度等，长按“1”和“6”键进入设置模式，面板指示灯闪烁，再长按“1”键3秒，对应按键指示灯常亮，灯具闪烁1次，表示当前场景存储到面板“1”键成功。（其它按键存储方法类同）

5. 清码方法

如想将场景面板内灯具解除配对，长按“1”和“6”键进入设置模式，面板指示灯闪烁，再长按“3”和“6”按键3s，灯具闪烁3次，表示场景面板内所有灯具与场景面板成功解除配对。

注：1、以上操作是脱离手机APP控制，纯本地化操作控制的方法。 2、且以上操作需要在面板按键没有被APP配对过功能的情况下，才能进行操作。

6. 面板与APP组网

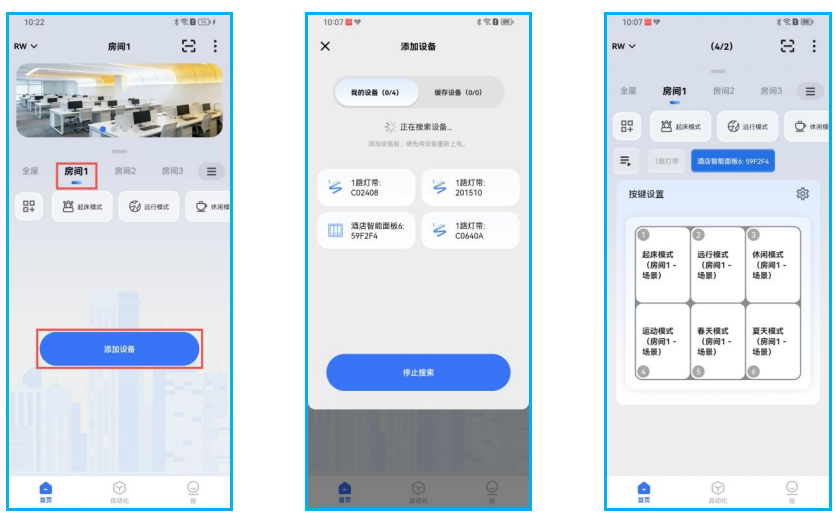

面板上电20秒内，或同时长按面板的“ 3 ”键和“ 4 ”键3秒，按键指示灯闪烁3下，打开APP在首页界面中选择对应的房间，点击“添加设备”APP会自动搜索配网设备，此时指示灯及灯具闪烁3下并以列表形式显示出来，搜索结束后点击“停止搜索”完成添加。

7. 按键配置方法

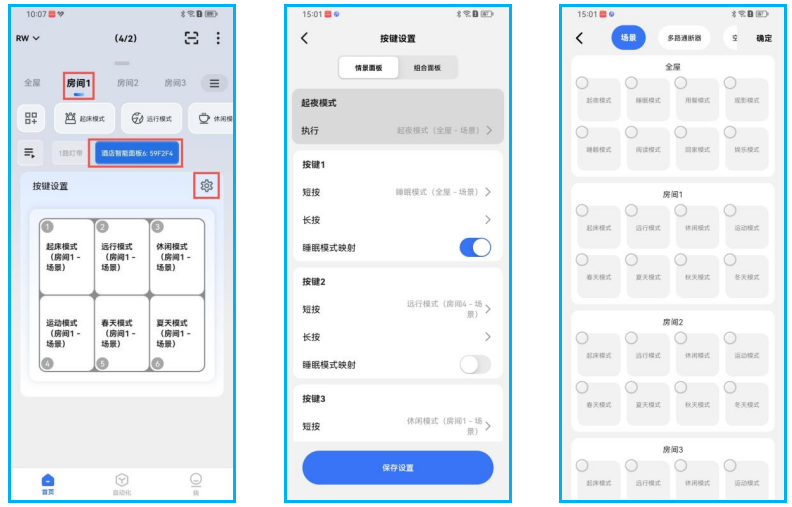

1）在APP首页界面找到“场景面板”设备所在的“房间”及对应设备的UI界面，点击“按键设置”或者长按任意一个按键位置进入配置界面，在“情景面板”和“组合面板”选项中可根据提示自由选择按键“短按”或“长按”功能并保存设置。

2）睡眠模式映射功能说明：

例如：将界面中的“起夜模式”功能项中预设一个想要的“全屋/房间”中的场景，然后在“按键1”功能选项处也预设一个想要的“全屋/房间”中的场景，同时将“睡眠模式映射”功能的按钮打开，将所有按键参数配置完成后点击保存设置。

触发逻辑：按下“按键1”执行了对应场景后，后续再按6个按键中的任意一个按键时，将优先固定执行“起夜模式”功能项中预设的场景，若再次按下其余按键时便会恢复执行各按键预设的功能。

8. 解除组网

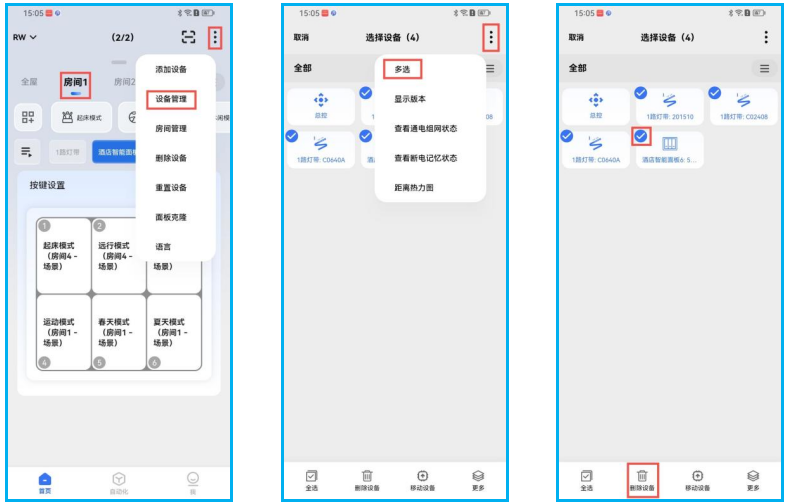

在APP首页找到需要删除的“设备”所在房间界面，点击右上角的“┇”菜单按钮，选择“设备管理”在设备管理列表界面，再次点击右上角的“┇”号，选择“多选”然后点击勾选需要删除的设备，点击界面下方“删除”按钮，面板按键指示灯闪烁3下，即表示删除成功。

7. 恢复出厂设置

同时长按面板“ 4 ”键和“ 6 ”键15秒，按键指示灯闪烁5下，即表示恢复出厂成功。

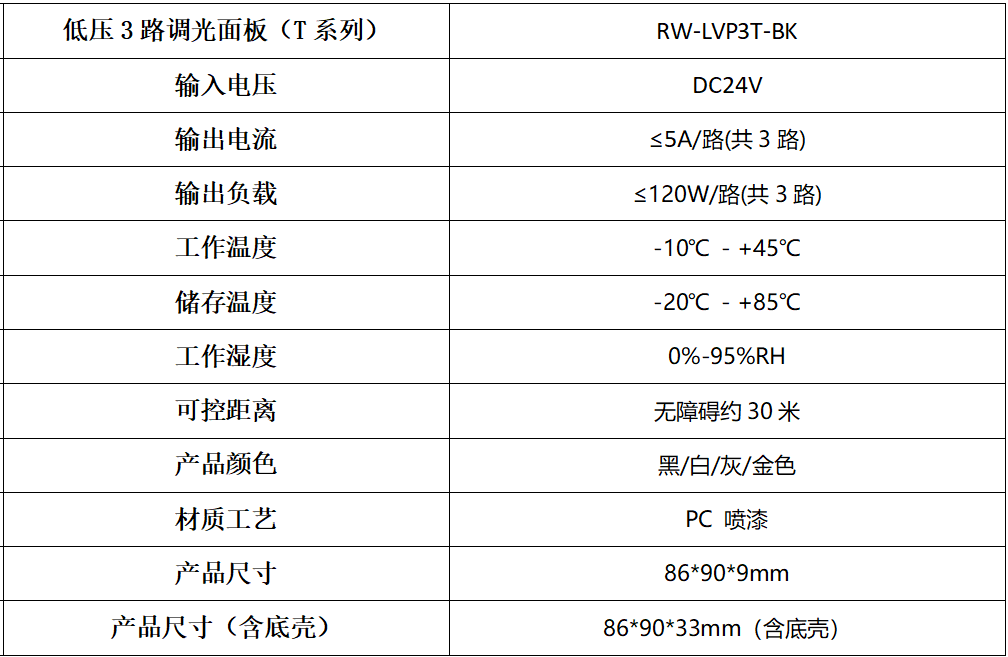

产品参数

注意事项

1. 本产品不得带电操作，请由具有专业资格的人员进行调试安装，安装前请仔细阅读产品说明书。

2. 确定接入电压与电源电压上标注是否一致，具体请参照产品型号标签。

3. 本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制。

4. 本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号。

5. 本产品在使用时请勿堆放使用，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装。

6. 良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。

7. 请检查使用产品的各项参数，是否符合产品应用要求。

8. 出于安全考虑，推荐输入和输出用1-4mm²PVC或橡胶线缆的单芯线，并确保接线牢固，以免电线过热或接触不良触发事故。

9. 通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏。

10. 如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商。

11. 本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。

注：

1. 维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。

2. 本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
