6键复合面板 (K系列 无继电器) 使用说明书¶
致客户：非常感谢您购买本公司产品，为确保您能充分了解和正确、安全的使用本产品，使用产品前请您仔细阅读本说明书，并妥善保存。
产品说明¶
复合面板（K 系列）支持手机按键设置，全场景智能融合，一键实现多场景联动，适用于家庭、办公室、餐饮，酒店、公寓等全系列应用场景。

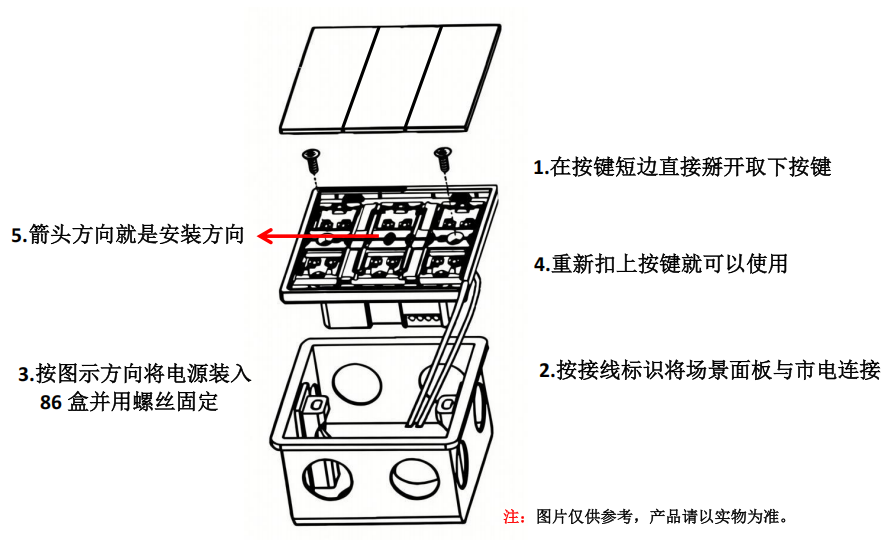

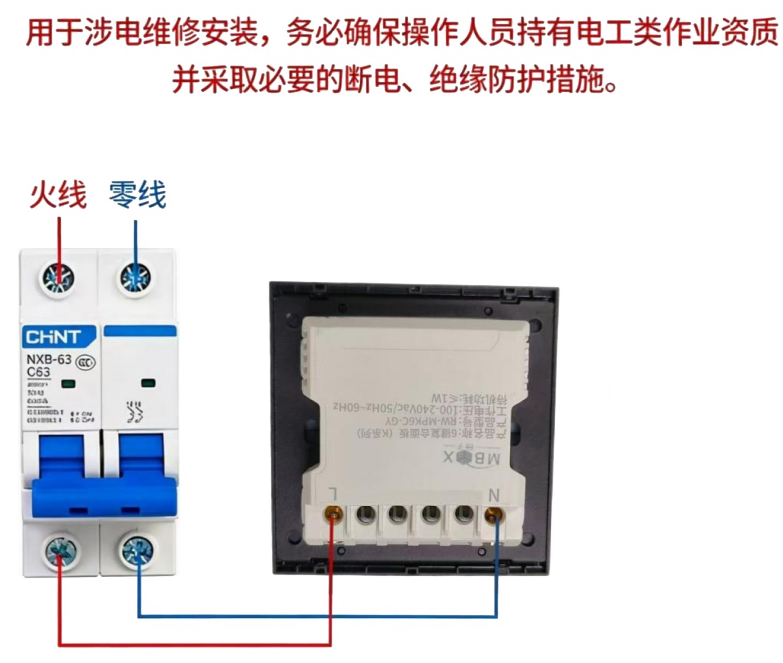

产品接线图¶
使用方法¶
安装APP
下载最新版本mBox APP，并完成注册登录，mBox兼容iOS和Android系统。

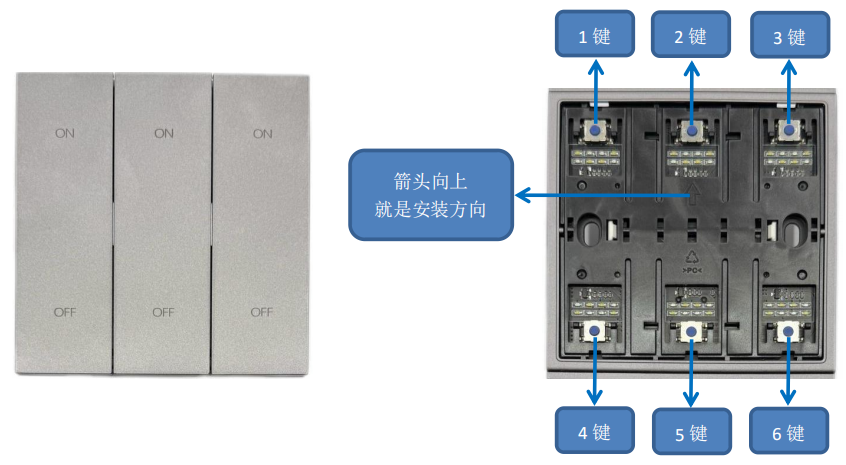

按键功能
1）按键 1 ：短按一次为默认场景 1 离家模式；
2）按键 2 ：短按一次为默认场景 2 会客模式；长按为亮度加调节，直至灯具亮度最高；
3）按键 3 ：短按一次为默认场景 3 用餐模式，长按为色温加调节，直至灯具只亮冷色；
4）按键 4 ：短按一次为默认场景 4 观影模式；
5）按键 5 ：短按一次为默认场景 5 睡眠模式，长按为亮度减调节，直至灯具亮度最低；
6）按键 6 ：短按一次为默认场景 6 阅读模式；长按为色温减调节，直至灯具只亮暖色；
组网操作

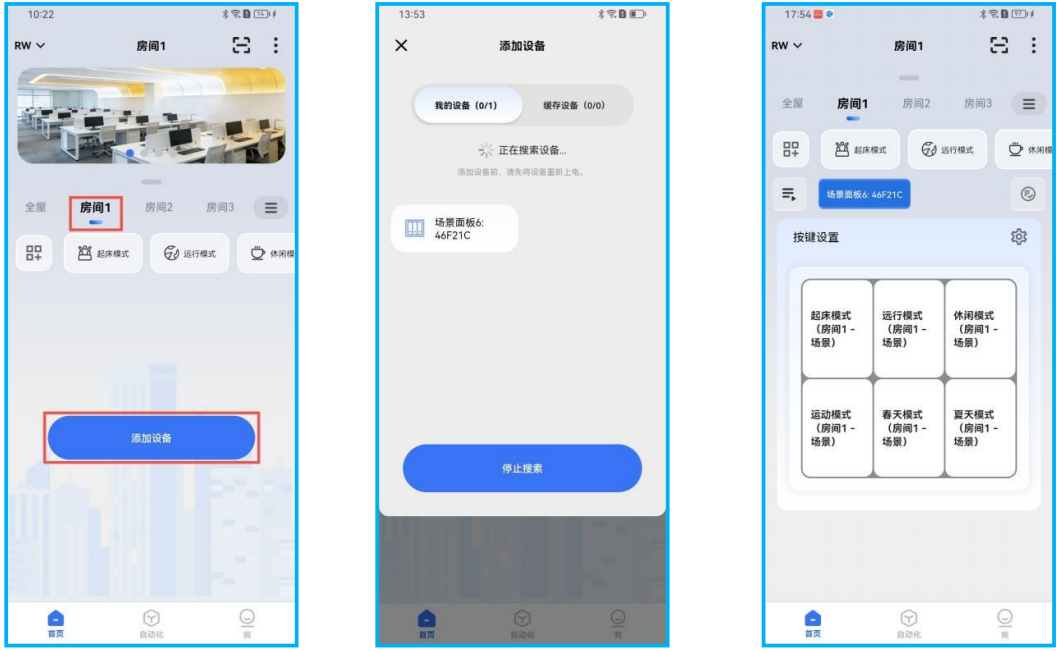

1）面板与APP组网： 面板上电 20秒内，或同时长按面板的“ 3 ”键和“ 4 ”键 3秒，按键指示灯闪烁 3 下，打开在首页界面中选择对应的房间，点击“添加设备”APP 会自动搜索上电设备，此时按键指示灯闪烁 3 下，面板以列表形式显示出来，搜索结束后点击“停止搜索”完成添加。（此操作只可 APP 添加）
2）面板与灯具组网： （面板与APP组网后，可通过APP进行按键配置，此时可忽略此步骤）
组网：灯具上电 20秒内，长按“ 1 ”和“ 6 ” 键 3秒进入设置模式，面板按键指示灯闪烁（持续30秒），再长按“ 1 ”键和“ 4 ”键 3秒，灯具闪烁 3 次，代表灯具与面板组网成功，可控制范围内所有灯具。
解除组网：如想将复合面板开关内灯具解除配对 , 长按“ 1 ”和“ 6 ”键进入设置模式，面板指示灯闪烁，再长按 “ 3 ”和“ 6 ”按键 3秒，灯具闪烁 3 次，表示复合面板开关内所有灯具与面板解除组网成功。

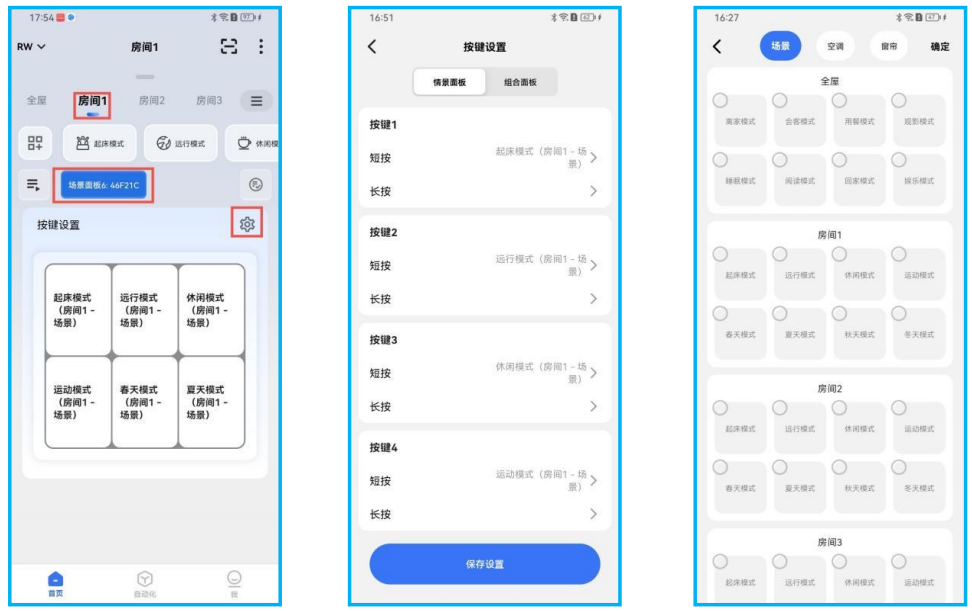

按键配置
1）在 APP 首页界面找到“场景面板”设备所在的“房间”及对应设备的 UI 的界面；
2）点击“按键设置”或者长按任意一个按键位置进入配置界面；
3）在“情景面板”和“组合面板”选项中可根据提示自由选择按键的“短按”或“长按”功能并保存设置。
删除设备

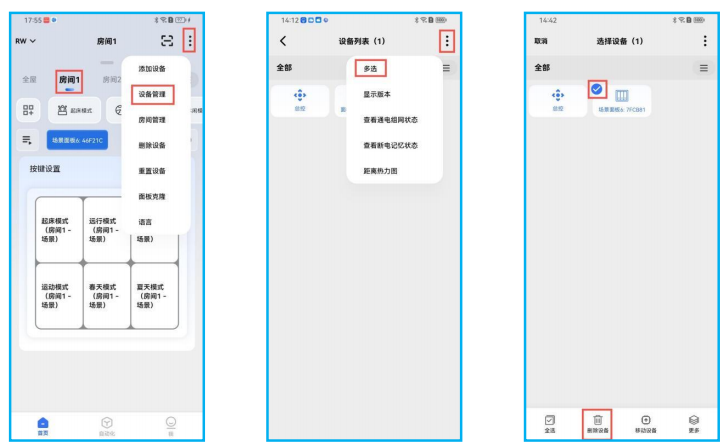

在 APP 首页找到需要删除的“设备”所在房间界面，点击右上角的“┇”菜单按钮，选择“设备管理”，在设备管理列表界面，再次点击右上角的“┇”号，选择“多选”然后点击勾选需要删除的设备，点击界面下方“删除”按钮，面板按键指示灯闪烁 3 下，即表示删除成功。
场景储存 （面板与APP组网后，可通过APP进行按键配置，此时可忽略此步骤）
如想对“ 1 ”键进行自定义场景存储，通过APP设置好色温亮度(自然 、舒适)等灯光，长按 “ 1 ”和“ 6 ”键进入设置模式，面板指示灯闪烁，再长按 “ 1 ”键，对应的按键指示灯常亮，灯具闪烁 1 次表示当前场景存储到面板“1 ”键成功。
退出设置模式
1）自动退出：在设置模式下，30秒内没有任何操作，面板指示灯停止闪烁，代表面板已经退出设置模式。
2）手动退出：在设置模式下，再长按“ 1”键 和“6”键 3秒，面板指示灯停止闪烁，代表面板已经退出设置模式。
恢复出厂设置
同时长按“ 4 ”键和“ 6 ”键 10秒，按键指示灯闪烁 5 下，即表示恢复出厂成功。

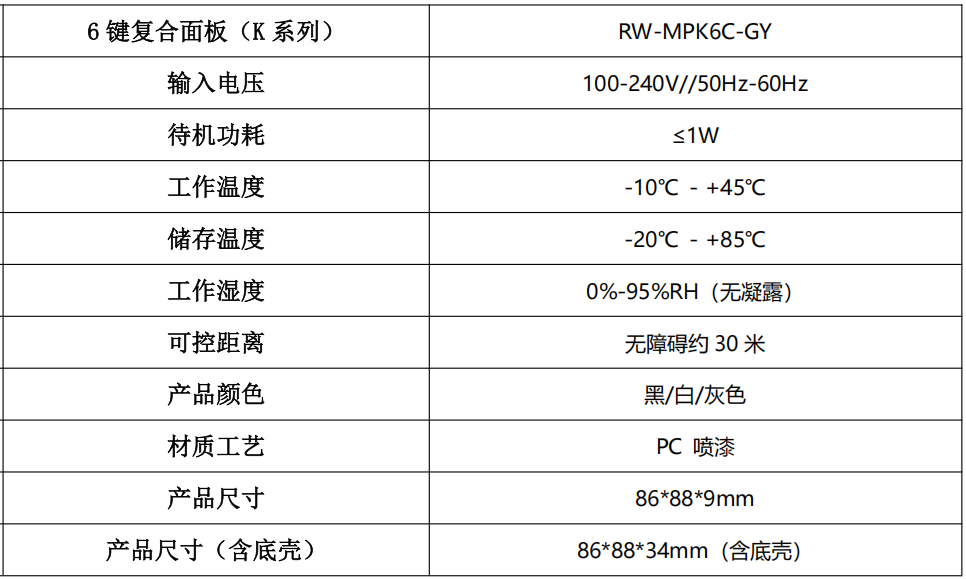

产品参数¶
注意事项¶
本产品不得带电操作，请由具有专业资格的人员进行调试安装，安装前请仔细阅读产品说明书。
确定接入电压与电源电压上标注是否一致，具体请参照产品型号标签。
本产品安装不得置于金属物表面或被金属物覆盖，否则无线信号将被屏蔽导致无法控制。
本产品不能防水，需避免日晒雨淋，防水箱安装会屏蔽无线信号。
本产品在使用时请勿堆放使用，请勿靠近金属物体（例如龙骨架）安装，请勿将产品置于横梁、墙角和地面安装。
良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。
请检查使用产品的各项参数，是否符合产品应用要求。
出于安全考虑，推荐输入和输出用1-4 mm²PVC或橡胶线缆的单芯线，并确保接线牢固，以免电线过热或接触不良触发事故。
通电调试前，应确保所有接线正确，以避免因接线错误而导致产品损坏；
如果发生故障，请勿私自拆卸；如果有疑问，请联系供应商；
本说明书仅供参考，请以产品实物为准，本产品如有更改恕不另行通知。
注：
维修或更换是本公司对客户的唯一补救措施，本公司不承担任何附带引起的损害赔偿责任，除非在适用法律范围之内。
本公司享有修正或调整本保修条款的权利，并以书面形式发布为准。
